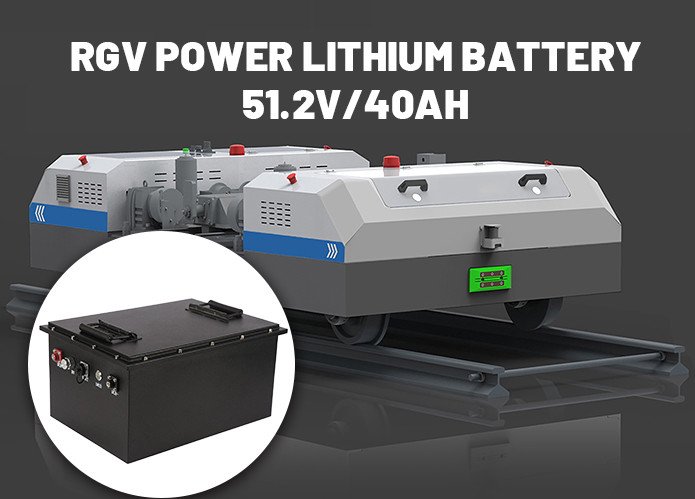

51.2V 40AH आरजीवी पावर बैटरी डिजाइन योजना

ग्राहक की आवश्यकताओं और विनिर्देशों के अनुसार (रेलवे वैगन की शक्ति आवश्यकताएं),और 30-40 किलोमीटर की वास्तविक दैनिक किलोमीटर और कम तापमान -20 डिग्री के पर्यावरण निर्वहन का उपयोग, 51.2V/40AH का विनिर्देश। बैटरी कोशिकाओं के संदर्भ में, घरेलू पहली पंक्ति के ब्रांडों की लंबे जीवन वाली तृतीयक लिथियम बैटरी का उपयोग किया जाता है,और ग्राहकों के प्रासंगिक मापदंडों 14 श्रृंखला 8 और संयोजन के साथ महसूस कर रहे हैंलिथियम बैटरी सुरक्षा सर्किट सुरक्षा के संदर्भ में, 14 series hardware protection circuit +14 series charge balance circuit + temperature protection circuit is used to achieve the maximum overcurrent of the finished lithium battery of 150A and continuous discharge current of 60Aलिथियम संरक्षणः शॉर्ट सर्किट संरक्षण, अधिभार संरक्षण, अधिभार संरक्षण, अतिप्रवाह संरक्षण, तापमान संरक्षण, संतुलन आदि।

आरजीवी पावर बैटरी डिजाइन योजनाः

1) सुरक्षा बोर्ड (पीसीएम): मुख्य रूप से सुरक्षा लाइन के रिचार्जेबल लिथियम बैटरी पैक डिजाइन के लिए, लिथियम बैटरी की रासायनिक विशेषताओं के कारण,अतिरिक्त शुल्क प्रदान करने की आवश्यकता है, ओवरडिसचार्ज, शॉर्ट सर्किट, ओवर करंट, तापमान और अन्य सुरक्षा कार्य ज्वलन, विस्फोट और अन्य खतरों का कारण बनने से बचने के लिए।
2) सुरक्षा आईसी (प्रोटेक्शन आईसी): डिजाइन योजना का मुख्य सुरक्षा कार्य चिप, जो ओवरचार्ज, ओवरडिसचार्ज, ओवर करंट, शॉर्ट सर्किट आदि के कार्यों की निगरानी करता है।सेल को एक सुरक्षित में काम करने के लिए, स्थिर और कुशल रेंज।
3) तापमान स्विच: मुख्य रूप से तापमान संरक्षण के कार्य के लिए डिज़ाइन किया गया है। जब बैटरी का तापमान अन्य असामान्य समस्याओं के कारण 75 डिग्री तक पहुंच जाता है,तापमान स्विच अतितापमान संरक्षण प्राप्त करने के लिए कार्य करता है, और जब तापमान गिरता है तो स्वचालित रूप से ठीक हो जाता है।
5) 26650 लिथियम आयन बैटरी / 26650/5000mah /3.6V (ऑटोमोटिव ग्रेड बैटरी)
6) फील्ड इफेक्ट ट्यूब (MOSFET): MOSFET ट्यूब, जो सुरक्षा सर्किट में स्विचिंग भूमिका निभाता है,और हमेशा वोल्टेज स्थिरता सुनिश्चित करने के लिए लोड के दोनों छोरों पर न तो बढ़ता है और न ही कम करता है.

उत्पाद पैरामीटरः

नाममात्र वोल्टेजः 51.2V
नाममात्र क्षमताः 40AH
बैटरी का आकारः 371*269*146 मिमी
बैटरी का आंतरिक प्रतिरोध: ≤50mΩ
बैटरी वजनः 16 किलो
चार्जिंग करंटः 15A से कम या उसके बराबर
निरंतर डिस्चार्ज करंटः 60A से कम या उसके बराबर
सुरक्षा करंटः 150A मानक
चार्जिंग वोल्टेजः 58.8V
डिस्चार्ज कट-ऑफ वोल्टेजः 39.2V
सेवा जीवनः ≥500 बार
चार्जिंग तापमानः 0 ~ 45°C
डिस्चार्ज तापमानः -20 ~ 60 °C
भंडारण तापमानः -20 ~ 35 °C
बैटरी तापमान संरक्षणः 70°C±5°C

मुख्य विशेषताएं:

1, बैटरी पैक सुरक्षित है, अच्छा कम तापमान प्रदर्शन, लंबे चक्र जीवन.
2, बैटरी पैक चक्र जीवन उच्च है, कम कार्बन, ऊर्जा की बचत, पर्यावरण संरक्षण मूल्य अवधारणा के अनुरूप है।
3, बैटरी में निर्मित बीएमएस प्रणाली, कई सुरक्षा कार्यों के साथ, सुरक्षा प्रणाली (पीसीएम / बीएमएस) सभी जापान और संयुक्त राज्य अमेरिका में सबसे उन्नत चिप्स और एमओएस को अपनाते हैं। संतुलन के साथ।
4, बैटरी सामग्री Li-Ni-Co-Mn-O (टर्नरी सामग्री), LiFePO4 (लिथियम लोहा) उपलब्ध है।
5, बैटरी पैक की स्थिरता, स्थिरता और सुरक्षा सुनिश्चित करने के लिए एक संयोजन इकाई के रूप में घरेलू ब्रांड नाम की बैटरी चुन सकते हैं।
6, बहु-स्ट्रिंग संयोजन और बैटरी मॉड्यूलर डिजाइन हो सकता है।
7बैटरी में अंतर्निहित तापमान सुरक्षा है।
8जलरोधक रेटिंगः IP65
